       1、分歧管介绍与作用

　　分歧管，也就是中央空调空调分歧管，俗称分支器（分歧器）。顾名思义就是为一头输入，但有多条输出的管子。主要用在中央空调VRV系统的管道安装中，其作用就是在中央空调多联机安装系统中，将管道中的制冷剂分流到室内机中，起到分流的作用。

　　分歧管连接主机和多个末端设备（蒸发器）的连接管，有气管和液管之分。气管口径通常比液管要粗。分歧管的选型是根据每个分歧管后所连接的室内机的容量来确定的。

　　2、分歧管的要求

　　通常分歧管是用紫铜管加工焊接而成，对于分歧管的选择、安装工艺相当重要。如R410A冷媒 ，这种冷媒相对于传统冷媒要环保，但是其压力也比传统冷媒要大，如果选择不当，安装后有可能出现泄露爆管。

　　分歧管的材质要求：

　　现应该采用R410A专用铜管，R410A铜管比普通铜管的抗压能力强。

　　22.3以下的口径用1mm厚铜管，31.8以下采用1.3mm铜管，35以上**好采用1.5mm铜管。

　　分歧管应该是焊口均匀、规则、光滑、无虚焊、无脱焊现象。

　　焊接安装会留下大量氧化物，因此系统要进行充氮焊接，管壁干净，内壁无黑点，无杂质。

　　3、分歧管的安装

　　需要注意！分歧管不能用三通代替，连接方式也不能反向，安装前先看一下铜管口径尺寸和所需分歧管口径尺寸是否一致。

　　分歧管有以下两种布置方式：

　　水平安装时，要求三个端口在同一水平面上，夹角不应＞15°；

　　竖直安装时，可以向上或向下，需保证三个端口在同一个立面上，但不允许倾斜；

　　注意！分歧管支管方向必须一致，不然会导致冷媒分配不均影响设备制冷制热效果。对于分歧管多路系统，每根管子都建议贴上标签，使分支后的连接管和室内机对应，防止接错。

　　分歧管位置的选择：

　　相邻两个分歧管之间的直管段长度不小于500mm；

　　分歧管主管端口前的直管段不小于500mm；

　　分歧管支管到室内机部分直管段不小于500mm。

　　注意！直管段的距离充足与否对设备效果有很大的影响。

　　分歧管与分歧管之间的间距应该1000mm以上，否则容易引起冷媒偏流和冷媒流动噪音。

　　注意！分歧管焊接好以后还要对管路保压检漏，没有检漏之前不要对分歧管的焊口保温。用氮气保压40kgf/cm2，24小时以后没有泄露才能给分歧管管路保温，保温材料必须和管路保温一致。

      4、分歧管案例与分析

　　案例：某多联式中央空调制冷管路系统，有一只分歧管在使用1年后在弯管的根部出现裂纹，更换新的分歧管，正常使用1年后，更换后的分歧管又出现同一故障。我们对故障分歧管做了解剖分析，得出如下结论。供大家参考。

　　原因分析：这个分歧管安装时因连接铜管变向时弯曲不充分，分歧管的弯管处于受力运行，时间长了导致分歧管发生蠕动断裂。

　　受力分析

　　产品接管焊接处解剖图

　　管路改变方向时，弯曲处应距分歧管的0.5m以上(以缓冲应力)。

　　如因安装空间所限，必须在0.5m以内改变方向，应保证分歧管与管路连接时不受外力，同时，用活络卡子将分歧管的两个输出管路适当收紧，以抵消可能产生的外力

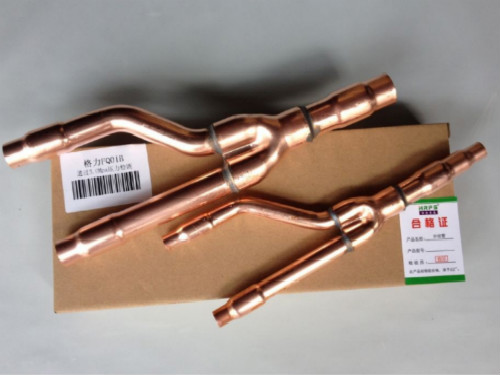

　　5、分歧管的规格

　　分支管的进口和出口均是经过变径的多节铜管组成，更增加了选型的灵活性。
